Трубчатые электронагреватели для воды, масел, кислотных растворов. Удельная мощность до 15 Вт/см² (вода), 3 Вт/см² (масло). 10 стандартных форм по ГОСТ 13268-88. Штуцер G 1/2"–М28. Изготовление за 3 дня, от 1 штуки.

Заказать водяной ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Кызылордадоставка

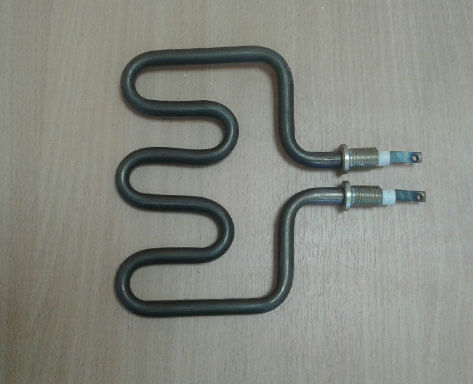

Водяной (мокрый) ТЭН предназначен для прямого нагрева жидкостей и применяется там, где нужно быстро и равномерно поднять температуру большого объёма среды. В отличие от воздушных моделей он работает с удельной мощностью до 15 Вт/см² в воде, потому что жидкость интенсивно отводит тепло от поверхности трубки и не даёт ей перегреваться.

Материал оболочки подбирают по ГОСТ 13268-88 в зависимости от среды:

медь (марка X) — для питьевой воды с температурой до 100 °C;
нержавеющая сталь AISI 304/316 (J) — для воды и слабых кислот;
углеродистая сталь (P) — для технической воды с pH 7-9;
углеродистая сталь (Z) — для масел, жиров и нефтепродуктов.

Сфера применения мокрых ТЭНов охватывает:

котлы и бойлеры косвенного нагрева;
теплообменники и химические реакторы;
гальванические ванны и моечные машины;
маслобаки и пресс-системы;
пищевое и фармацевтическое оборудование.

Маркировка ТЭНа кодирует все параметры: длину и диаметр трубки, материал оболочки, напряжение и мощность. Зная среду и рабочую температуру, мы подбираем исполнение так, чтобы удельная нагрузка оставалась в безопасных пределах, а ресурс — максимальным.

«ТЭН-МИАСС» поставляет водяные ТЭНы в Кызылорду и другие города региона. Производим как стандартные, так и нестандартные нагреватели по эскизам заказчика, гарантируем качество сборки и помогаем с подбором. Доставка по РФ бесплатно.

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Типы водяных ТЭНов по среде

Водяной (J)

Оболочка — сталь Ст.3 или нержавейка. Рабочая среда — вода, водяные растворы с pH 6–9. Удельная мощность до 8 Вт/см².

Масляный (Z)

Оболочка — сталь Ст.3. Среда — минеральные и синтетические масла. Удельная мощность не более 2 Вт/см² во избежание коксования.

Медный (X)

Оболочка — медная трубка М3. Применяется в бытовых и полупромышленных бойлерах, питьевых системах. Рабочая температура до 110 °C.

Коррозионностойкий (P)

Оболочка — нержавейка 12Х18Н10Т или титан ВТ1-0. Для агрессивных сред: гальванические ванны, растворы ПАВ, пищевые кислоты.

Для бойлеров и котлов

Стандартная резьба G1¼" или G1½", фланец под болтовое соединение. Мощность 1,5–6 кВт, напряжение 220/380 В, форма Ф2 или Ф4.

Для промышленных ванн

Длинный активный участок 500–2000 мм. Присоединение — сварное или через фланец. Оболочка — нержавейка или титан.

10 стандартных форм по ГОСТ 13268-88

Ф1 — прямой

Прямая трубка без изгибов. Длина активной части 100–3000 мм. Монтаж: резьба, сварка, шпильки.

Ф2 — П-образный

Два параллельных колена, вывода на одной стороне. Подходит для ограниченного монтажного пространства. Наиболее распространённая форма для бойлеров.

Ф3 — Г-образный

Один изгиб под 90°. Применяется в угловых фланцевых монтажах и боковых врезках в ёмкости.

Ф4 — М-образный (омега)

Три параллельных колена. Компактно упаковывает большую мощность в малый фланец. Типичная форма для ТЭНов бойлеров 1,5–3 кВт.

Ф5 — лопата

Широкий плоский изгиб, все трубки в одной плоскости. Для протоков и плоских ванн.

Ф6 — бабочка

Симметричный двойной изгиб. Равномерный обогрев круглых ёмкостей.

Ф7 — скрепка

Несколько петлевых изгибов, монтажная головка по центру. Для высокомощных нагревателей в глубоких баках.

Ф8 — кольцо

Трубка согнута в кольцо или спираль. Вывода выходят из одной точки. Для круглых фланцев и ТЭНов-«блинов».

Ф9 — спираль

Плотная многовитковая намотка. Максимальная мощность в минимальном объёме. Для промышленных маслонагревателей.

Ф10 — крючок

Г-образный с загнутым концом. Навешивается на борт ёмкости без дополнительного крепежа.

Технические параметры водяных ТЭНов

Диаметр трубки6,5 — 16 мм

Мощность0,1 — 6 кВт (единичный элемент)

Напряжение12, 24, 36, 110, 220, 380 В

Рабочая температурадо 120 °C (вода), до 200 °C (масло)

Удельная мощность1 — 8 Вт/см² (зависит от среды)

ОболочкаСталь, медь, нержавейка 12Х18Н10Т, титан

НаполнительПериклаз (MgO), плотность ≥ 2,8 г/см³

ПрисоединениеРезьба G½" — G2", метрика M14 — M28, фланец, шпильки

СтандартГОСТ 13268-88

Выводы и подключение

Резьба G (дюймовая)

G½", G¾", G1", G1¼", G1½", G2". Наиболее распространённый тип для врезки в штуцеры ёмкостей и котлов.

Резьба метрическая

M14×1,5, M18×1,5, M22×1,5, M26×1,5, M28×1,5. Используется в европейских котлах и автомобильной технике.

Шпильки

M3, M4, M5, M6. Для крепления токовыводов гайками. Применяется совместно с фланцем или проходником.

Фланцевое присоединение

Фланец Ø55–200 мм, болтовой круг. Устанавливается в ёмкости через ответный фланец с прокладкой. Позволяет монтировать блок из нескольких элементов.

Сварное (вварное)

Трубка вваривается в стенку ёмкости аргонодуговой сваркой. Применяется в нагревательных рубашках и реакторах.

Применения водяных и масляных ТЭНов

Водогрейные котлы и бойлеры

Промышленные ванны (гальваника, закалка, ПАВ)

Масляные термостаты и нагреватели

Системы отопления (ТЭНы в радиаторы)

Пищевая промышленность (котлы, стерилизаторы)

Технологические ёмкости (химия, пластики)

Маркировка водяных ТЭНов по ГОСТ

ТЭН 81 А13/1,0 P 220 Ф2 Развёрнутая длина 810 мм · Ø 13 мм · 1 кВт · вода (P, углеродистая сталь) · 220 В · U-образный (Ф2)

ТЭН 54 А12/1,5 J 220 Ф10 Развёрнутая длина 540 мм · Ø 12 мм · 1,5 кВт · вода/слабые растворы (J, нержавейка) · 220 В · форма 10

Полная расшифровка — ГОСТ 13268-88. При заказе нестандартной формы прилагайте чертёж.

Вопросы и ответы

В чём разница между мокрым и сухим ТЭНом?

Мокрый ТЭН контактирует с жидкостью непосредственно через оболочку — это обеспечивает лучшую теплоотдачу и допускает более высокую удельную мощность (до 8 Вт/см²). Сухой ТЭН вставляется в металлический стакан-гильзу, вваренный в ёмкость; жидкость с ТЭНом не контактирует, поэтому его можно заменить без слива и прекращения давления. Удельная мощность сухого ТЭН ниже — порядка 2–3 Вт/см².

Какой материал оболочки выбрать для конкретной среды?

Сталь Ст.3 — для технической воды и масла, pH 6–9, температура до 120 °C. Медь — для питьевой воды, бытовых бойлеров. Нержавейка 12Х18Н10Т — для растворов солей, слабых кислот, пищевых жидкостей. Титан ВТ1-0 — для агрессивных электролитов, морской воды, концентрированных кислот. Неправильный выбор материала сокращает ресурс в 3–10 раз.

Как рассчитать мощность ТЭН для нагрева жидкости?

Базовая формула: P = m × c × ΔT / (t × η), где m — масса жидкости (кг), c — удельная теплоёмкость (для воды 4200 Дж/кг·K), ΔT — перепад температур (K), t — время нагрева (с), η — КПД системы (0,85–0,95). Для воды правило большого пальца: 1 кВт нагревает 1 л воды на 1 °C за 4 секунды.

Что такое удельная мощность и почему она важна?

Удельная мощность — это мощность, приходящаяся на единицу площади активной поверхности ТЭН (Вт/см²). Если удельная мощность превышена, температура оболочки растёт быстрее, чем тепло успевает уходить в жидкость: на поверхности образуется паровая плёнка или нагар, и ТЭН перегорает. Для воды — не более 8 Вт/см², для масла — не более 2 Вт/см², для воздуха — не более 1,5 Вт/см².

Каков ресурс водяного ТЭН?

При соблюдении удельной мощности и правильно выбранном материале оболочки ресурс составляет 15 000–30 000 часов (8–15 лет при 8-часовом рабочем дне). Основные причины преждевременного выхода из строя: жёсткая вода (накипь повышает температуру оболочки на 40–80 °C), превышение удельной мощности, работа без жидкости (сухой перегрев).

Можно ли применять ТЭН в пищевой промышленности?

Да, при использовании оболочки из пищевой нержавейки 12Х18Н10Т или 08Х18Н10Т. Наполнитель (периклаз MgO) инертен. Для контакта с продуктами питания необходимо наличие гигиенического сертификата на материал оболочки — уточняйте при заказе.

Что означает резьба G и как она отличается от метрической?

G (BSP, дюймовая трубная) — угол профиля 55°, шаг определяется дюймовым номером. G½" — самый распространённый размер для бытовых бойлеров. Метрическая M (DIN) — угол 60°, шаг в мм (например, M22×1,5). Они не взаимозаменяемы. При заказе нужно чётко указать тип резьбы по маркировке штуцера на ёмкости.

Заказ в Кызылорда

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Кызылорда — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
